As Válvulas Diafragma Alfa Laval DV-ST UltraPure combinam desempenho higiênico superior com modularidade e rastreabilidade completa. Fabricadas sob os mais altos padrões internacionais (ASME BPE, FDA e USP Class VI), são amplamente utilizadas em processos CIP/SIP, sistemas de água purificada (PW, WFI) e linhas de produção farmacêutica e biotecnológica.
Cada válvula é projetada para eliminar zonas mortas e reduzir o risco de contaminação, garantindo fluxo otimizado, fácil limpeza e total conformidade sanitária.

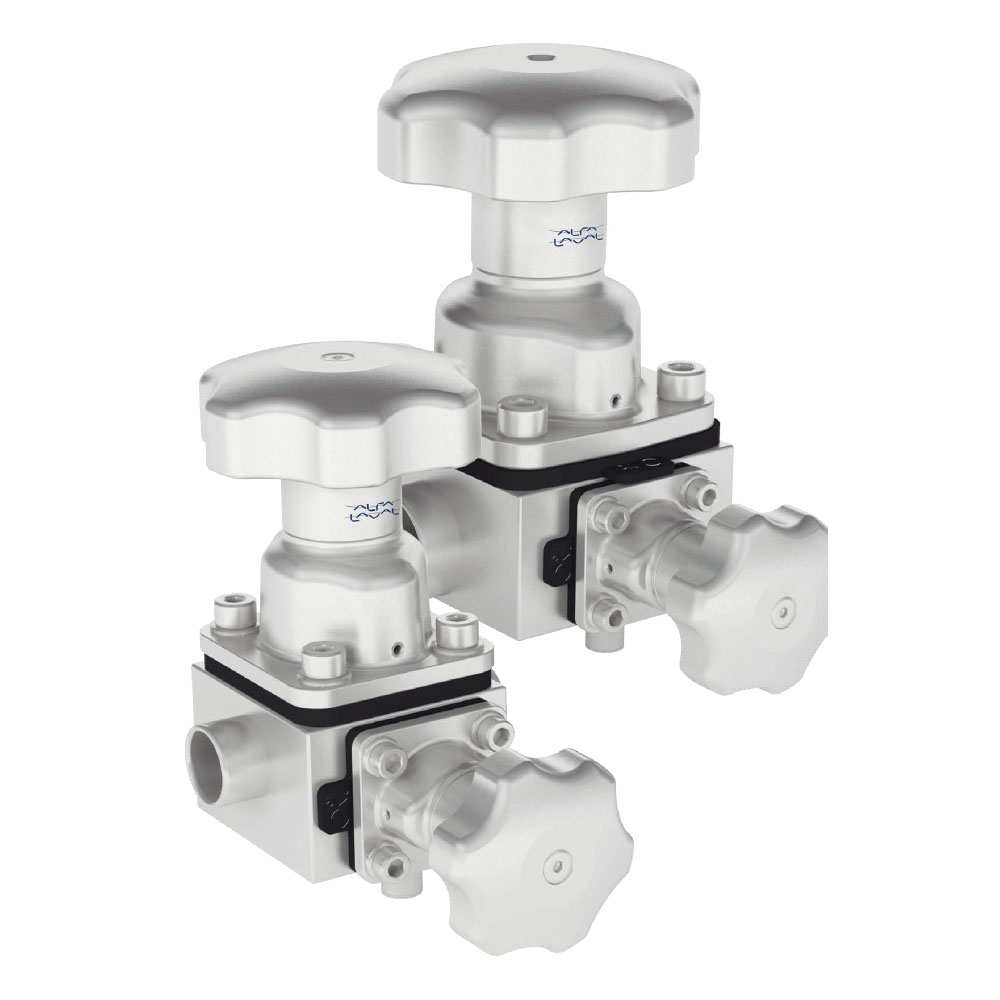

Disponíveis nas versões manual ou pneumática, podem ser configuradas em diversos formatos, como padrão (bloqueio), tipo “T” (zero dead leg), tipo TANDEM, fundo de tanque e MULTIPORT.
🔍 Modelos Disponíveis
-
DV-ST Padrão (bloqueio): para aplicações gerais de bloqueio de fluxo.
-
DV-ST Tipo “T” (Zero Dead Leg): ideal para pontos de uso, garantindo drenagem total.
-
DV-ST Tandem: configuração compacta que substitui combinações de válvulas e conexões.
-
DV-ST Fundo de Tanque: otimiza drenagem e elimina zonas de retenção em tanques.
-
DV-ST Multiport: múltiplas conexões em um único corpo, reduzindo soldas e espaço ocupado.
🧰 Características Técnicas
-
Bitolas disponíveis: ¼” a 4” OD
-
Materiais do corpo: aço inoxidável AISI 316L forjado cf. ASTM A-182
-
Opções de ligas especiais: 1.4435 BN2, Duplex, Hastelloy, AL-6XN
-
Corpo: forjado, microfundido ou usinado a partir de barra maciça
-
Acabamento interno: polido (SF1) ou eletropolido (SF4 – 0,38 Ra)
-
Conexões: Clamp, Buttweld, conforme ASME BPE / ISO 2037 / DIN 11850
-
Pressão de operação: até 10 bar (145 psi)
-
Temperatura de trabalho: até 150°C
-
Diaphragmas disponíveis:
-
EPDM – resistência contínua até 150°C
-
PTFE/EPDM – até 175°C
-
TFM/EPDM – até 175°C
-
-
Aprovados por: FDA 21 CFR 177.2600 / USP Class VI / TSE-ADI Free
-

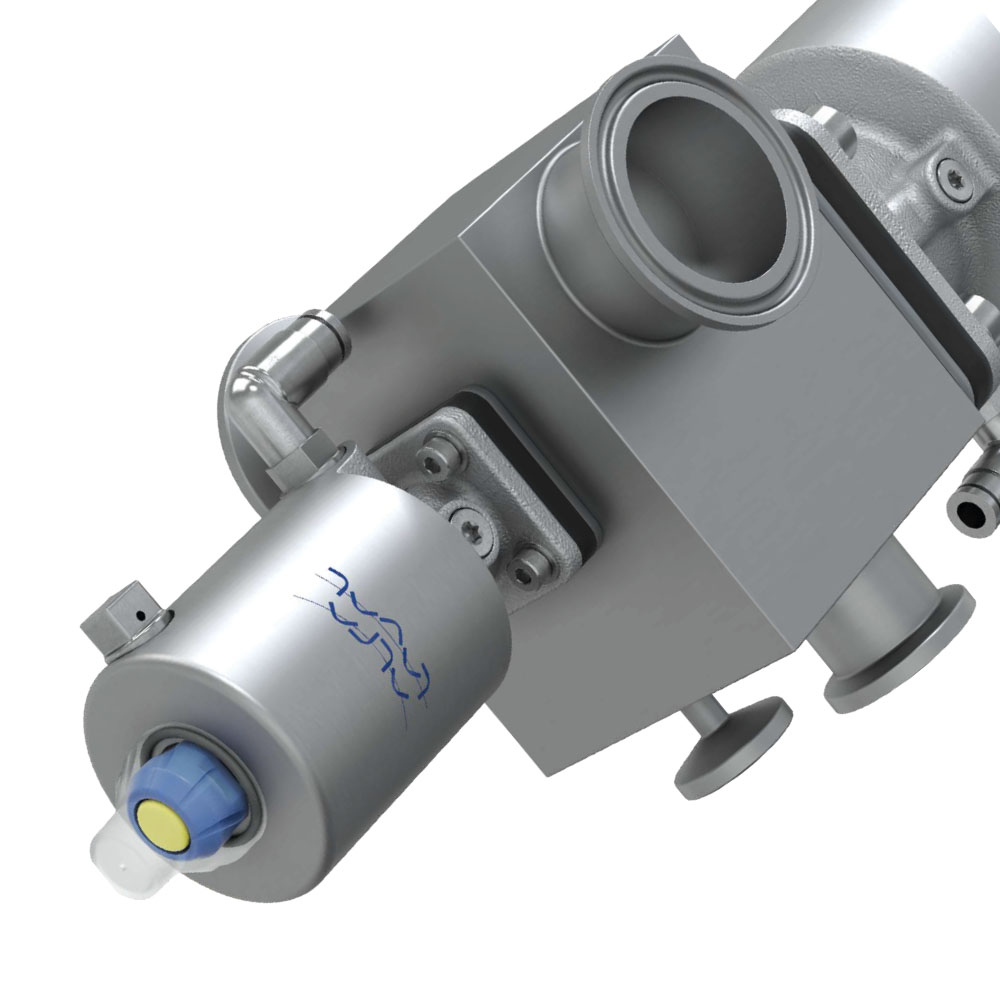

Ação: manual, pneumática NC, NO ou A/A
-
Atuadores: aço inoxidável padrão, versões Slim (SL) e High Pressure (HP)
-
Certificações: ATEX, CE, ISO 9001
🌟 Diferenciais
-
Corpo compacto com geometria otimizada via CFD para fluxo linear e limpeza eficiente.
-

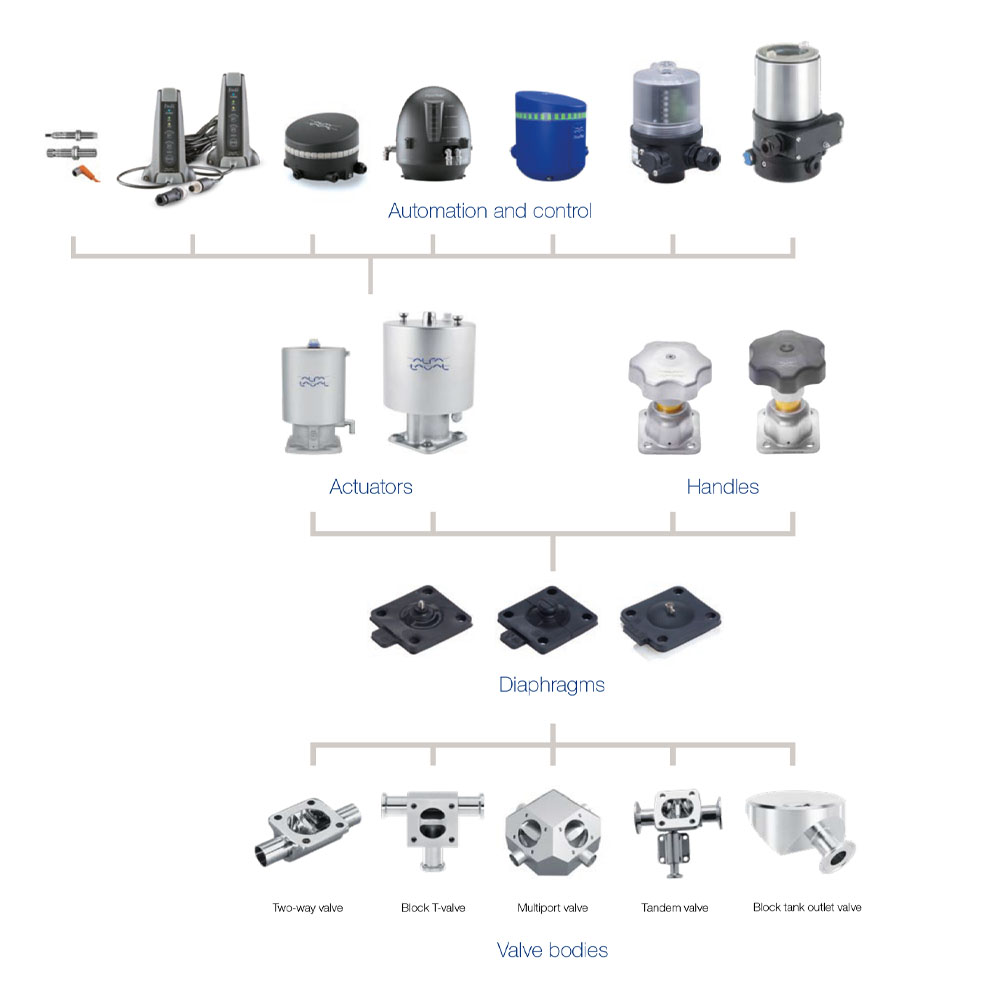

Design modular compatível com toda a linha Unique UltraPure.
-
Total rastreabilidade (Q-Doc Alfa Laval) com documentação de conformidade, certificados de material, acabamento e ensaios.
-
Autoclavável até 121°C, atendendo aos requisitos de assepsia e esterilização.
-
Alta durabilidade e fácil manutenção com peças padronizadas.
🧩 Aplicações
-
Processos farmacêuticos e biotecnológicos
-
Produção de vacinas e soros
-
Sistemas de água purificada e WFI
-
Indústria alimentícia e cosmética de alta pureza
-
Sistemas CIP/SIP, tanques e linhas de envase asséptico
