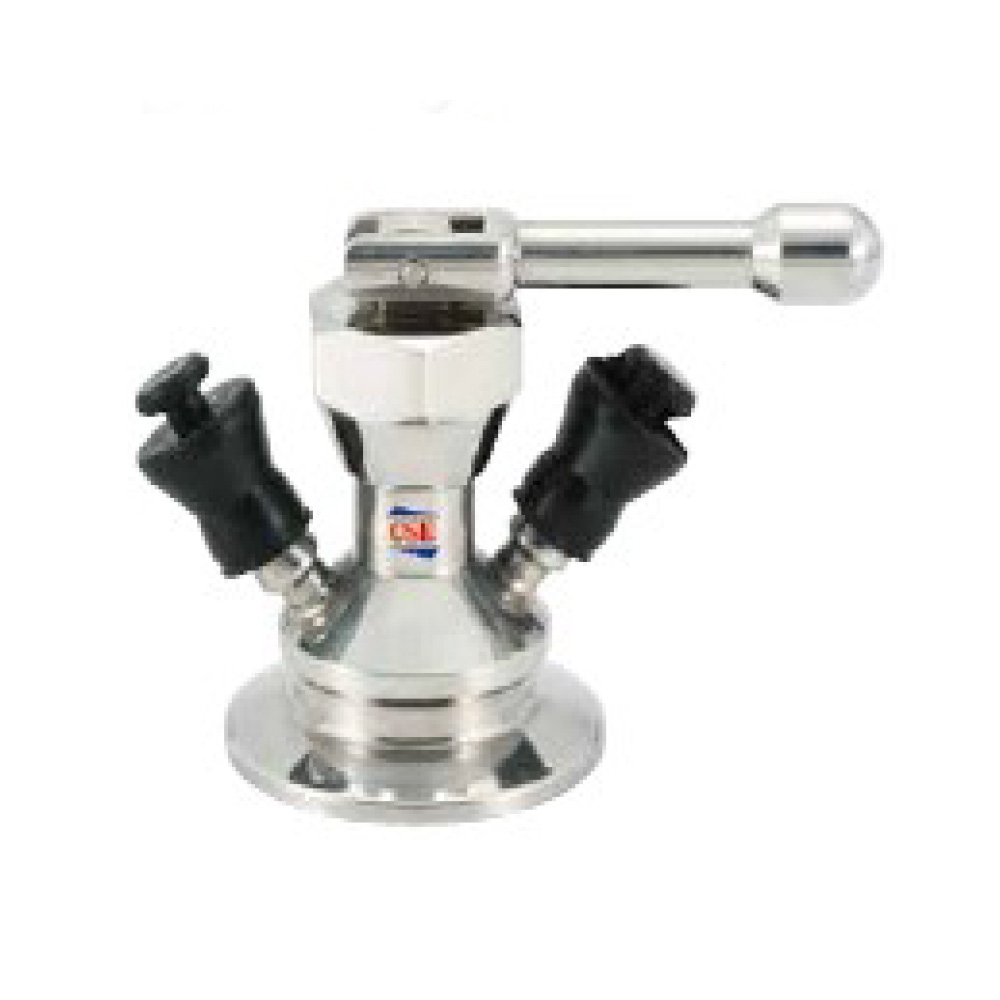

As Válvulas Assépticas para Tomada de Amostra – Standard são desenvolvidas para garantir amostragens seguras, confiáveis e livres de contaminação em processos bio-sanitários críticos.
Projetadas conforme os requisitos ASME BPE, essas válvulas permitem a coleta de amostras representativas diretamente da linha de processo, mantendo a integridade do produto e atendendo às exigências das indústrias farmacêutica, biotecnológica, alimentícia e cosmética.
Sua construção em aço inoxidável AISI 316L nas áreas em contato com o fluido, associada à vedação em silicone, assegura elevada resistência química, excelente acabamento sanitário e total compatibilidade com processos CIP/SIP.
As válvulas operam com segurança sob vácuo total e suportam temperaturas de -10 °C até +140 °C, sendo ideais para aplicações que exigem controle rigoroso de higiene, rastreabilidade e conformidade normativa.
Características Técnicas
- Tipo: DB – Double Block (duplo bloqueio)
- Norma: ASME BPE
- Operação manual
- Projeto sanitário para tomada de amostra asséptica
- Compatível com processos CIP e SIP
- Operação segura sob vácuo total
Materiais de Construção
- Área de fluxo: Aço inoxidável AISI 316L
- Demais componentes metálicos: AISI 316
- Haste do obturador: AISI 316L
- Vedação (gaxeta): Silicone grau sanitário
Condições de Operação
- Temperatura de trabalho: -10 °C a +140 °C
- Pressão: vácuo total
- Aplicação: líquidos de baixa viscosidade em processos bio-sanitários
Dimensões e Conexões (Clamp – ASME BPE)
| Bitola Nominal | ØA (mm) | Comprimento L (mm) |
|---|---|---|
| A37 | 34,0 | 70 |
| 1/2″ | 25,2 | 70 |
| 3/4″ | 25,2 | 70 |
| 1.0″ | 50,5 | 70 |
Conexão: Clamp sanitário
Aplicações Típicas
- Indústria farmacêutica
- Biotecnologia
- Produção de WFI e PW
- Processos assépticos e estéreis
- Linhas de envase e tanques sanitários
Documentação e Conformidade
- Projeto conforme ASME BPE
- Materiais compatíveis com processos sanitários
- Ideal para sistemas que exigem validação e rastreabilidade
- Suporte técnico Fluitek para especificação e aplicação
