A Válvula Esfera Sanitária SBV Alfa Laval é projetada para aplicações higiênicas exigentes nas indústrias alimentícia, bebidas, farmacêutica e química, sendo especialmente indicada para líquidos viscosos ou com partículas.
Seu design de passagem plena (full bore) elimina restrições ao fluxo, reduz perdas de carga e evita acúmulo de produto. A válvula possui construção tripartida, facilitando inspeção, limpeza e manutenção, sem necessidade de remoção da tubulação.

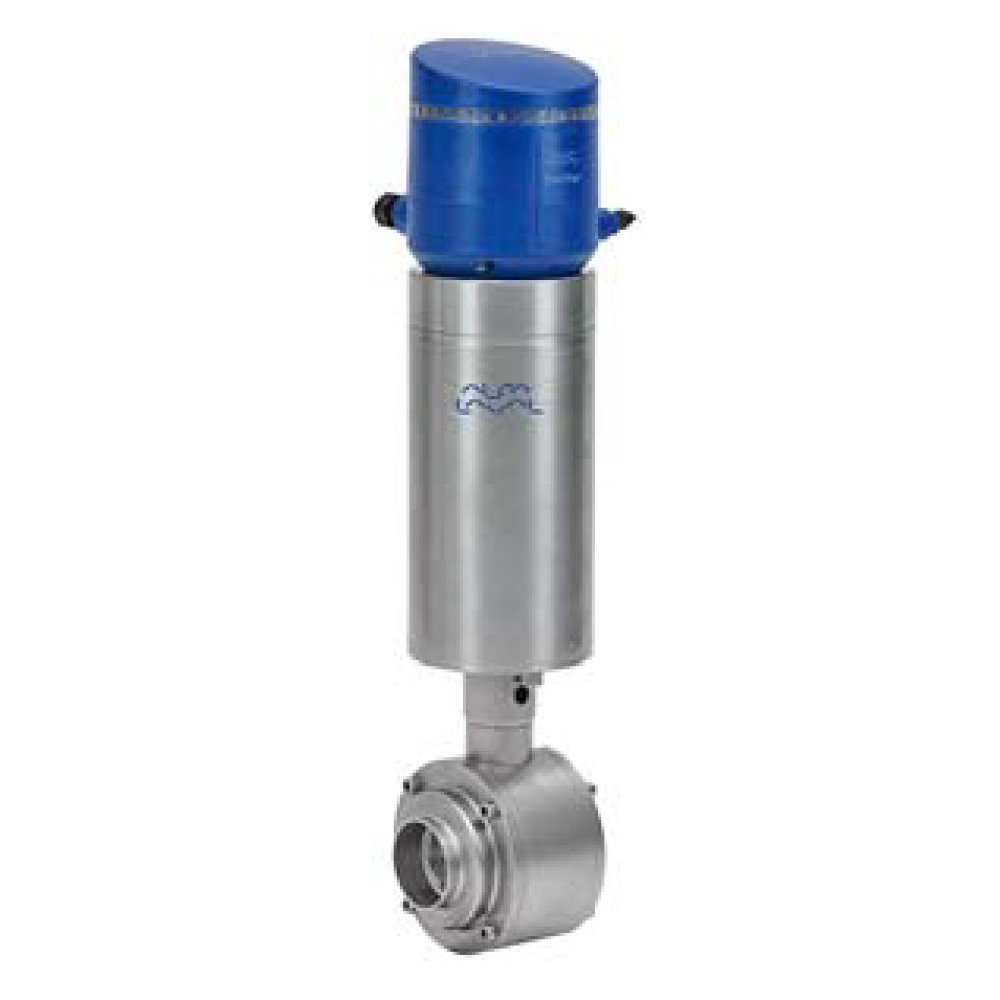

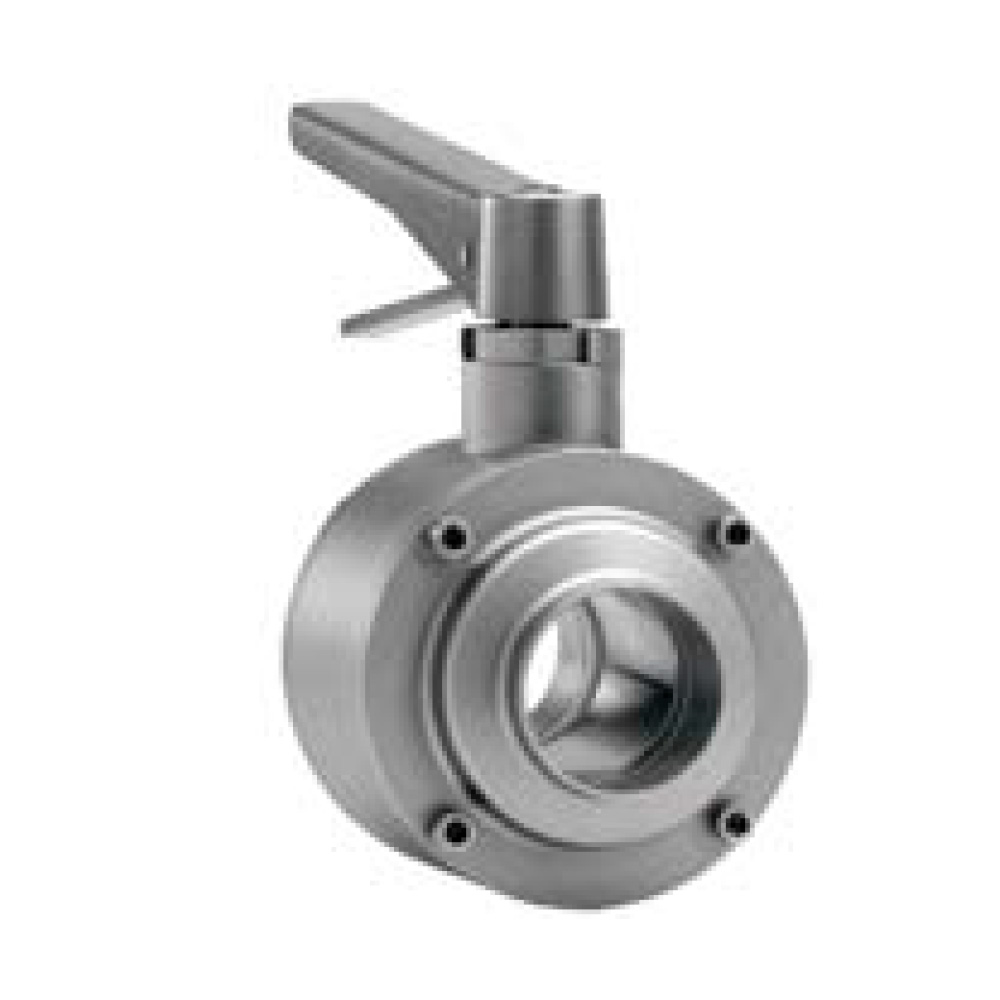

O acionamento pode ser manual ou pneumático, com atuador preparado para integração com sistemas de automação e indicação de posição. As vedações em PTFE de alta durabilidade e o sistema de vedação do eixo com anéis autoajustáveis garantem excelente confiabilidade operacional.
Principais aplicações
- Produtos viscosos
- Líquidos com sólidos em suspensão
- Processos sanitários e bio-sanitários
- Linhas de alimentos, bebidas, farmacêuticos e cosméticos
Principais características
- Passagem plena (zero restrição de fluxo)
- Construção sanitária tripartida
- Vedação em PTFE grau sanitário
- Operação manual ou pneumática
- Fácil inspeção e manutenção
- Compatível com automação Alfa Laval
Dados técnicos
- Temperatura de trabalho:
- 0 °C a 130 °C (EPDM)
- Máx. 95 °C durante operação contínua
- Pressão máxima do produto: 16 bar
- Pressão de operação do atuador: 6 a 10 bar
Materiais de construção
| Componente | Material |
|---|---|
| Partes em contato com o produto | AISI 316L (1.4404) |
| Demais partes metálicas | AISI 304 (1.4307) |
| Vedação em contato com o produto | EPDM |
| Demais vedações | NBR |
| Acabamento interno | Polido, Ra < 0,8 µm |
| Acabamento externo | Jateado / semi-brilhante |
Tabela dimensional (resumo para WooCommerce)
| DN / OD | Tubo (mm) | Pressão máx. | Peso (manual) |
|---|---|---|---|
| DN 25 | 25 / 38 | 16 bar | 2,3 kg |
| DN 40 | 38 / 51 | 16 bar | 3,4 kg |
| DN 50 | 51 / 63,5 | 16 bar | 4,8 kg |
| DN 65 | 63,5 | 16 bar | 7,0 kg |
| DN 80 | 76,1 | 16 bar | 13,5 kg |
| DN 100 | 101,6 | 16 bar | 27,0 kg |
Para versões atuadas, os pesos variam conforme atuador (consultar).
Opções disponíveis
- Terminais Clamp ou para solda conforme norma
- Atuador pneumático (NC ou NO)
- Preparação para ThinkTop®, IndiTop® ou ThinkTop Basic
- Conexões para limpeza de cavidade
- Cavity fillers (assentos encapsulados)
- Elastômeros alternativos: NBR, Q ou FPM
