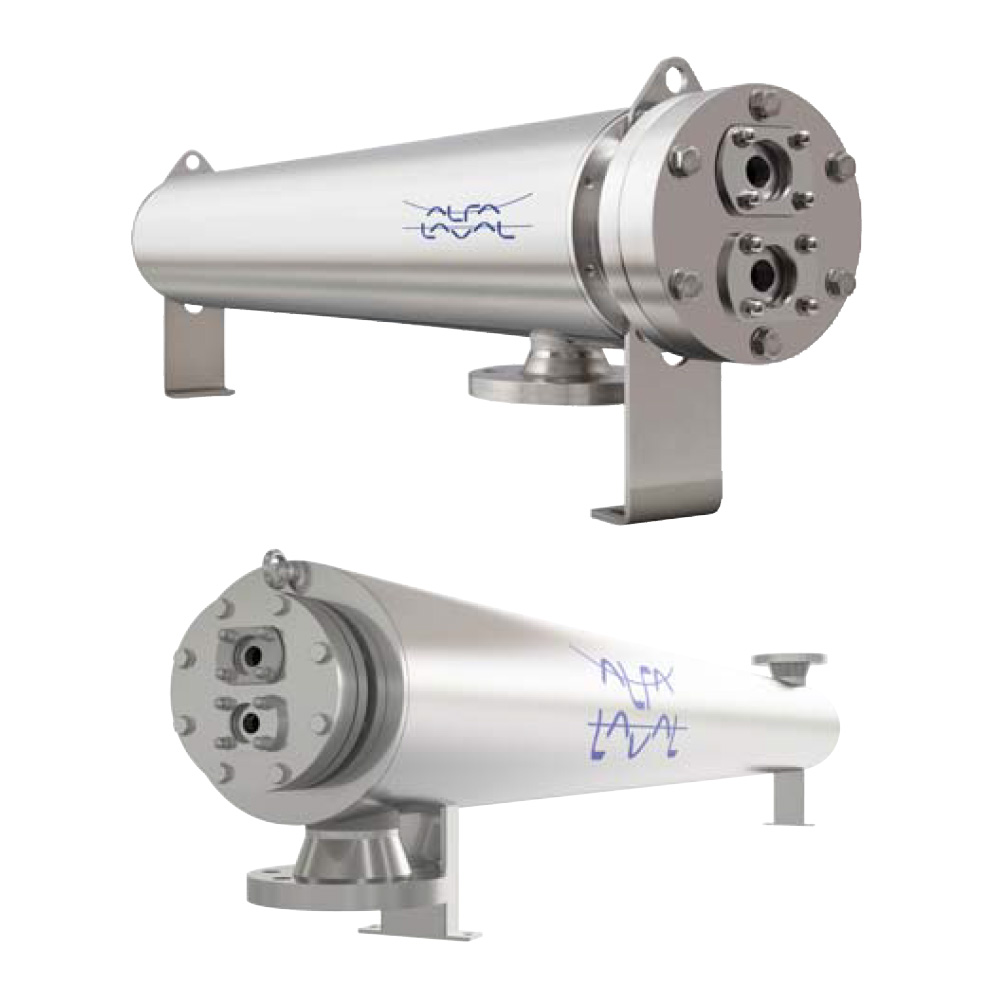

A linha Pharma-line Alfa Laval, comercializada pela Fluitek, foi desenvolvida para o aquecimento e resfriamento de fluidos farmacêuticos com total segurança, eficiência e conformidade sanitária.
Esses trocadores de calor tubulares possuem design de dupla placa tubular (double tube sheet), que evita a mistura entre o produto e o fluido de serviço, garantindo controle de contaminação e fácil detecção de vazamentos.
Disponíveis nas versões Pharma-line S e Pharma-line P, atendem rigorosamente às exigências das normas USP, cGMP, PED, ASME VIII e TSG, com fabricação em aço inoxidável AISI 316L e acabamento interno polido ou eletropolido (Ra ≤ 0,4 µm).
Cada equipamento é fornecido com a documentação completa Alfa Laval Q-Doc, que assegura rastreabilidade total dos componentes em contato com o produto.
Modelos Disponíveis
Pharma-line S – Padrão Sanitário Compacto
-
Design com dupla placa tubular e construção U-tube.
-
Pode ser instalado na horizontal ou vertical.
-
Totalmente drenável, sem zonas mortas.
-
Certificações PED e TSG.
-
Vazões: 0,3 a 42 m³/h.
-
Temperatura de projeto: -10°C a +150°C.
-
Pressão de projeto: até 10 bar.
-
Acabamento interno: Ra < 0,5 µm (polido) / Ra < 0,4 µm (eletropolido).
Pharma-line P – Alta Performance e Customização
-
Versão premium, com opções personalizadas sob demanda.
-
Pode incluir feixe tubular removível, passivação, isolamento em lã mineral (ASTM C795) e revestimento inox 304.
-
Temperatura de projeto: -10°C a +200°C.
-
Pressão de projeto: até 15 bar.
-
Certificações: PED, TSG, ASME VIII (opcional U-Stamp).
-
Conexões:
-
Lado produto: Clamp ASME BPE / DIN / ISO
-
Lado utilidade: Flanges ANSI / DIN
-
Características Técnicas Gerais
-
Materiais:
-
Partes em contato com o produto: Aço inoxidável AISI 316L
-
Demais componentes: Aço inoxidável AISI 304
-
-
Vedação: PTFE (conforme FDA e USP Class VI)
-
Área de troca térmica: 0,1 a 8,5 m²
-
Fluxo: 0,3 a 42 m³/h (maiores sob encomenda)
-
Certificações: PED, ASME VIII, TSG, FDA, USP, CE
-
Documentação Q-Doc inclusa, contendo:
-
Desenhos e cálculos aprovados
-
Certificados de soldagem (WPS, WPQ e registros)
-
Certificados de material 3.1 (EN 10204)
-
Certificados FDA e USP Class VI para gaxetas
-
Relatórios de teste de líquido penetrante
-
Certificado de teste de pressão
-
Certificado do sistema de qualidade e declaração de conformidade
-
Diferenciais
-
Design duplo tubo (Double Tube Sheet): evita contaminações cruzadas.
-
Totalmente drenável e sem zonas mortas.
-
Acabamento eletropolido sanitário Ra ≤ 0,4 µm.
-
Rastreabilidade total com pacote Q-Doc Alfa Laval.
-
Alta eficiência térmica e baixo custo de manutenção.
-
Instalação versátil: horizontal ou vertical.
Aplicações
-
Indústria farmacêutica: aquecimento e resfriamento de WFI (Water for Injection) e PW (Purified Water).
-
Biotecnologia: controle térmico de soluções e reagentes.
-
Cosmética e alimentícia: fluidos de baixa viscosidade e alta pureza.
-
Sistemas CIP/SIP e processos de esterilização.
