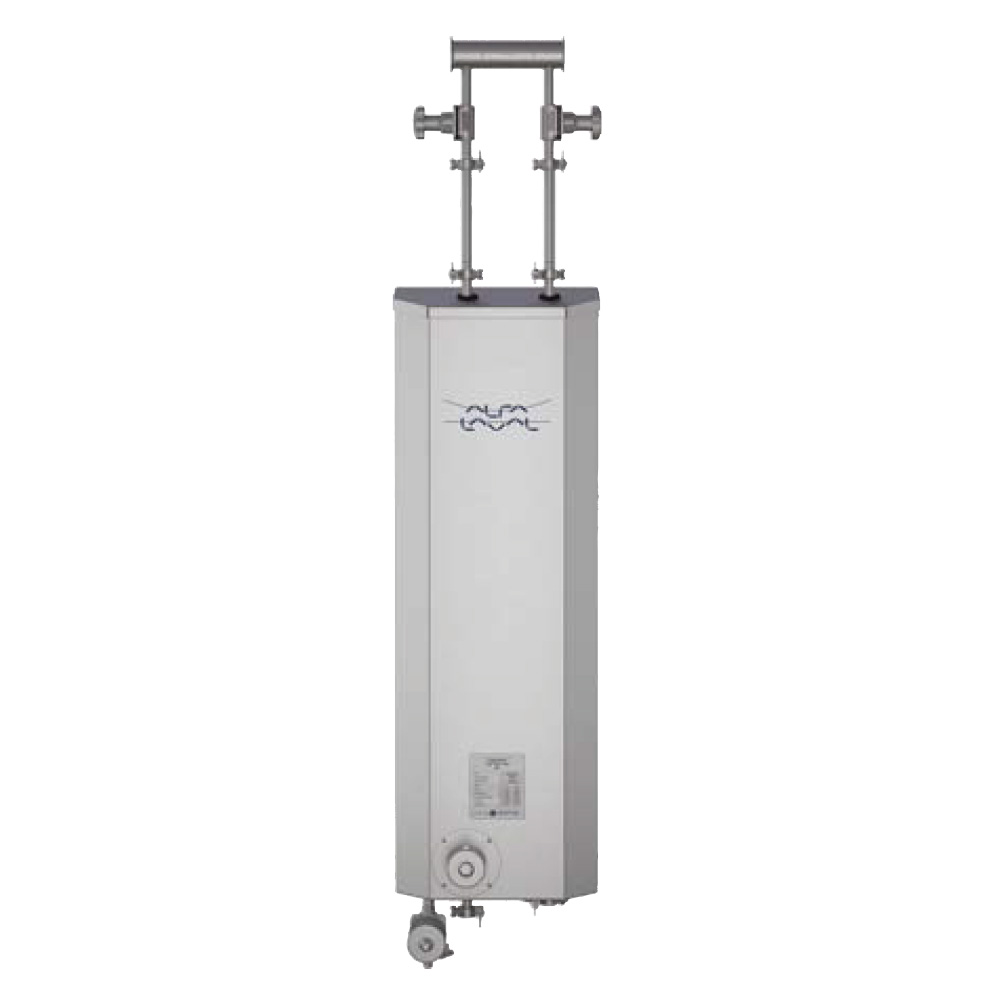

O Alfa Laval PoU (Point of Use) é um trocador de calor modular desenvolvido para o resfriamento controlado de WFI (Water for Injection) e PW (Purified Water) em sistemas farmacêuticos e biotecnológicos.
Com design tubo em tubo (tube-in-tube) e sem soldas internas, o PoU garante separação total entre o produto e o fluido de serviço, eliminando qualquer risco de contaminação cruzada.
Compacto e eficiente, o sistema oferece baixo consumo de água de resfriamento e baixa queda de pressão, podendo operar em modo contínuo (stand-by) para manter a sanitização do circuito.
O módulo é entregue completo, incluindo trocador de calor, tubo pitot, válvulas e gabinete em aço inoxidável, pronto para instalação (“plug-and-play”).
Disponível em versões manuais ou pneumáticas, o PoU pode ser esterilizado a vapor (SIP) e configurado para coleta manual ou automatizada.
Características Técnicas
-
Modelo: Alfa Laval PoU – Point of Use Cooler Module
-
Vazão: até 1,0 m³/h (configurações especiais sob encomenda)
-
Área de troca térmica: 0,3 – 0,7 m²
-
Temperatura de projeto: até 150°C
-
Pressão de projeto: até 10 bar (145 psi)
-
Peso do módulo: 22 a 46 kg
-
Materiais:
-
Partes em contato com o produto: Aço inoxidável AISI 316L
-
Gabinete: Aço inoxidável AISI 304L
-
Isolamento: Armaflex
-
-
Acabamento interno: eletropolido Ra < 0,5 µm
-
Design: tubo em tubo (tube-in-tube), sem zonas mortas ou soldas internas
-
Válvulas: pneumáticas ou manuais, com diafragmas EPDM/PTFE (FDA e USP Class VI)
-
Certificações: ASME BPE / PED / TSG / FDA / USP Class VI
-
Configurações disponíveis: PoU200, PoU300, PoU400
Diferenciais
-
Sem soldas internas → eliminação de contaminações cruzadas
-
Design compacto e totalmente drenável
-
Baixo consumo de água de resfriamento
-
Total conformidade com ASME BPE, USP e cGMP
-
Fornecido completo (trocador, válvulas e gabinete)
-
Esterilizável por vapor (SIP)
-
Instalação plug-and-play, reduzindo tempo de montagem
-
Documentação completa Alfa Laval Q-Doc (rastreabilidade 3.1 e certificados de soldagem)
Aplicações
-
Sistemas farmacêuticos e biotecnológicos: resfriamento de PW/WFI em pontos de uso
-
Distribuição de água purificada: anéis de água quente (loop sanitário)
-
Processos laboratoriais e de produção: coleta manual ou automatizada
-
Ambientes GMP e de alta pureza
