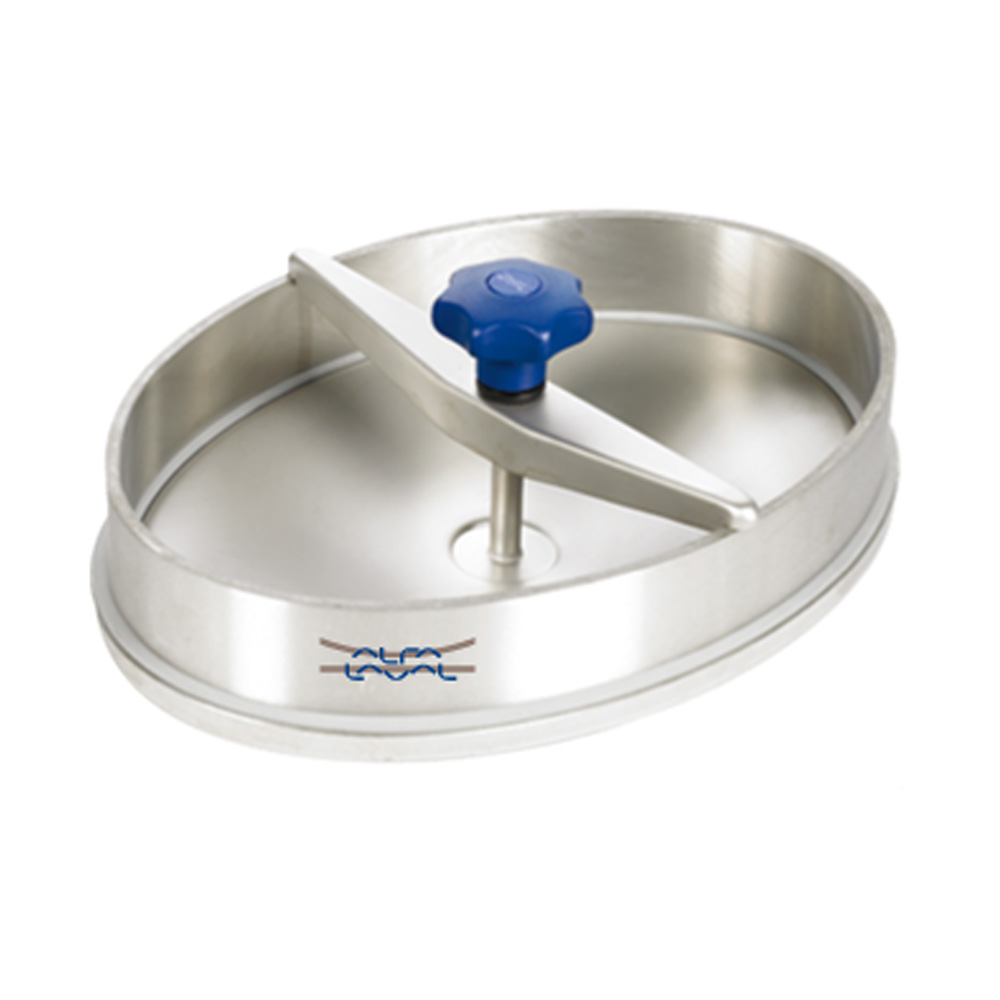

A Tampa Oval LKD Alfa Laval é fabricada em aço inoxidável AISI 304 ou 316L, garantindo resistência, durabilidade e total conformidade com os mais altos padrões sanitários internacionais.
Desenvolvida para instalação lateral ou inferior em tanques, é amplamente utilizada em aplicações de higiene e processamento de líquidos, como alimentos, bebidas e produtos farmacêuticos.
Seu design tipo autoclave oferece vedação higiênica e estanqueidade total, com resistência à pressão estática de até 2,3 bar e teste de estanqueidade realizado até 3,75 bar.
A tampa pode ser instalada acima ou abaixo do nível do líquido, e possui mecanismo de abertura simples com alavanca e dobradiça opcional, permitindo abertura à direita ou à esquerda.
A vedação em EPDM, NBR, FPM (Viton) ou Silicone (FDA) assegura compatibilidade com processos CIP/SIP, tornando a tampa LKD uma solução segura, versátil e higiênica para ambientes industriais de alta exigência.
Aplicações
Projetada para uso em:
-
Tanques de processo e armazenamento
-
Indústrias alimentícia, de bebidas e farmacêutica
-
Equipamentos que exigem acesso lateral ou inferior
-
Sistemas de limpeza CIP/SIP
-
Ambientes com baixa a média pressão (até 2,3 bar)
Características Técnicas
-
Modelo: LKD 532 × 432 Flat Lid
-
Formato: Oval
-
Pressão máxima estática: 2,3 bar (230 kPa)
-
Pressão de teste: 3,75 bar (375 kPa)
-
Pressão negativa máxima: 0 bar
-
Materiais:
-
Partes metálicas: Aço inoxidável AISI 304 (1.4301) ou AISI 316L (1.4404)
-
Componentes plásticos: Nylon
-
Vedações: EPDM, NBR, FPM (Viton) ou Silicone (Q) – grau FDA
-
-
Acabamento superficial:
-
Interno: Ra ≤ 0,8 µm (eletropolido)
-
Externo: Ra ≤ 3,0 µm (escovado)
-
Padrão: decapado ácido
-
-
Temperatura de operação:
-
EPDM: -15 °C a +90 °C
-
NBR: -30 °C a +110 °C
-
Silicone (Q): -50 °C a +200 °C
-
FPM: -10 °C a +250 °C
-
-
Peso: 35,4 kg
-
Dimensões (mm):
-
A: 532 | B: 432 | C: 662 | E: 262 | F: 100 | Espessura: 12 mm
-
-
Certificação: EN 10204 – 3.1 (material certificado)
Diferenciais
-
Tampa oval tipo autoclave de alto desempenho
-
Instalação lateral ou inferior em tanques
-
Vedação higiênica e estanque certificada
-
Estrutura robusta em aço inox 304 / 316L
-
Design sanitário compatível com processos CIP/SIP
-
Opção de abertura direita ou esquerda com dobradiça
Vantagens
-
Acesso rápido e seguro ao interior do tanque
-
Facilita inspeção e limpeza higiênica
-
Reduz tempo de parada de produção
-
Alta durabilidade e resistência à corrosão
-
Ideal para indústrias com exigência de rastreabilidade e higiene
